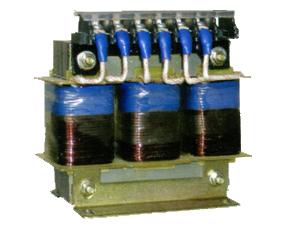

AK SG 系列三相进线电抗器/AKSG series 3- phase Re ctifier
AKSG 交流进线电抗器,变频器配套进、出线电抗器
该系列产品主要是在电气传动、电机启动变频调速/整流供电等各种电气传动系统中串接与各相,以抑制瞬间电流上升,保护后级电气器件安全工作。本系列产品有大中小品种齐全。压降4V-14V,14V-65V,65V-220V;工作电流从1A-2500A均可提供。绝缘耐热等级为B级。
各户订货应注明工作电流/电感或压降电压三者中两项参数。
(注:订货时请注明工作电流和电感或压降电压。)
规格 |
电流 |
电压 |
毫亨 |
外形尺寸 (长×宽×高) |
AKSG-5 |
5A |
5V |
2.8mH |
130×85×120 |
AKSG-10 |
10A |
5V |
1.59mH |
130×85×120 |
AKSG-15 |
15A |
5V |
1.06mH |
130×85×120 |
AKSG-20 |
20A |
5V |
0.79mH |
130×85×140 |
AKSG-25 |
25A |
5V |
0.64mH |
130×105×140 |
AKSG-30 |
30A |
5V |
0.53mH |
130×105×140 |
AKSG-35 |
35A |
5V |
0.45mH |
130×125×140 |
AKSG-40 |
40A |
5V |
0.40mH |
130×125×140 |
AKSG-50 |
50A |
5V |
0.32mH |
250×130×180 |
AKSG-60 |
60A |
5V |
0.26mH |
250×130×180 |
AKSG-70 |
70A |
5V |
0.23mH |
250×130×180 |
AKSG-80 |
80A |
5V |
0.20mH |
250×140×180 |
AKSG-90 |
90A |
5V |
0.18mH |
250×140×180 |
AKSG-100 |
100A |
5V |
0.16mH |
|
AKSG-110 |
110A |
5V |
0.14mH |
250×155×180 |
AKSG-150 |
150A |
5V |
0.11mH |
310×160×230 |
AKSG-180 |
180A |
5V |
0.09mH |
310×170×230 |
AKSG-200 |
200A |
5V |
0.08mH |
310×170×230 |
AKSG-250 |
250A |
5V |
0.06mH |
310×190×230 |
AKSG-300 |
300A |
5V |
0.05mH |
|
AKSG-360 |
360A |
5V |
0.04mH |
310×170×230 |
AKSG-400 |
400A |
5V |
0.038mH |
|
AKSG-500 |
500A |
5V |
0.03mH |
|
AKSG-600 |
600A |
5V |
0.026mH |
340×240×280 |
AKSG-720 |
720A |
5V |
0.022mH |
430×250×280 |
AKSG-800 |
800A |
5V |
0.02mH |
430×250×280 |
AKSG-1000 |
1000A |
5V |
0.015mH |
430×270×330 |
AKSG-1200 |
1200A |
5V |
0.013mH |
430×270×330 |
AKSG-1500 |
1500A |
5V |
0.011mH |
430×270×385 |
AKSG-2000 |
2000A |
5V |
0.008mH |
480×300×400 |
AKSG-2500 |
2500A |
5V |
0.006mH |
|
AKSG 系列三相进线电抗器/AKSG series 3-phase rextifier
规格 |
电流 |
电压 |
毫亨 |
外形尺寸 |
AKSG-10 |
10A |
9V |
2.87mH |
130×90×120 |
AKSG-15 |
15A |
9V |
1.90mH |
130×90×140 |
AKSG-20 |
20A |
9V |
1.43mH |
130×115×140 |
AKSG-25 |
25A |
9V |
1.19mH |
130×115×180 |
AKSG-30 |
30A |
9V |
0.96mH |
250×130×180 |
AKSG-35 |
35A |
9V |
0.86mH |
250×130×180 |
AKSG-40 |
40A |
9V |
0.72mH |
250×130×180 |
AKSG-50 |
50A |
9V |
0.57mH |
250×140×180 |
AKSG-60 |
60A |
9V |
0.48mH |
250×150×180 |
AKSG-71 |
71A |
9V |
0.40mH |
|
AKSG-80 |
80A |
9V |
0.36mH |
310×150×200 |
AKSG-90 |
90A |
9V |
0.32mH |
310×150×210 |
AKSG-100 |
100A |
9V |
0.29mH |
|
AKSG-110 |
110A |
9V |
0.26mH |
310×150×230 |
AKSG-130 |
130A |
9V |
0.22mH |
|
AKSG-150 |
150A |
9V |
0.19mH |
310×170×250 |
AKSG-180 |
180A |
9V |
0.16mH |
310×190×250 |
AKSG-200 |
200A |
9V |
0.14mH |
310×190×250 |
AKSG-250 |
250A |
9V |
0.12mH |
310×210×250 |
AKSG-300 |
300A |
9V |
0.096mH |
|
AKSG-350 |
350A |
9V |
0.08mH |
|
AKSG-400 |
400A |
9V |
0.07mH |
|
AKSG-450 |
450A |
9V |
0.06mH |
340×250×300 |
AKSG-500 |
500A |
9V |
0.056mH |
|
AKSG-600 |
600A |
9V |
0.048mH |
340×250×330 |
AKSG-720 |
720A |
9V |
0.04mH |
430×260×330 |
AKSG-800 |
800A |
9V |
0.035mH |
430×260×330 |
AKSG-1000 |
1000A |
9V |
0.029mH |
430×280×330 |
AKSG-1200 |
1200A |
9V |
0.024mH |
430×280×380 |
AKSG-1500 |
1500A |
9V |
0.019mH |
480×300×400 |
上海嘉顺电压器有限公司于2000年在上海创立,专业生产上海变压器和电抗器,本着专业知识和技术在产品上求新求变。本公司拥有完备的加工和检验设备,并通过ISO9001:2000质量管理体系认证.主要产品有:JBK3(JBK5)系列机床控制变压器;DG,BK(BK1)电源控制变压器;SC(B)及SG系列三相干式变压器;QZB降压启动自耦变压器;ZDB电压转换变压器;CKSC及CKSG系列三相串联电抗器;AKSG三相交流输出(输出)电抗器;LKDG直流平波电抗器;以及多种整流变压器等.广泛用于电力、运输、建筑、光电、电子设备、自动化设备、机械设备、电梯机床等行业。
|
|
